نام قطعات بیل مکانیکی و بررسی عملکرد هر قطعه

بیل مکانیکی یکی از حیاتی ترین و پرکاربردترین ماشین آلات سنگین در پروژه های عمرانی، راه سازی، معدنی، ساختمانی و حتی کشاورزی صنعتی محسوب می شود. این دستگاه به دلیل توانایی بالا در حفاری، بارگیری، جابه جایی خاک و مصالح، تخریب سازه ها و اجرای پروژه های سنگین، جایگاه مهمی در صنعت دارد. عملکرد بی نقص و کارآمد این دستگاه به مجموعه ای پیچیده از قطعات مکانیکی، هیدرولیکی و الکترونیکی وابسته است که هر یک وظیفه ای حیاتی در انجام عملیات به عهده دارند.

شناخت دقیق نام قطعات بیل مکانیکی و درک نحوه عملکرد هر یک از این اجزا، نه تنها برای مهندسان، تکنسین ها و اپراتورها ضروری است، بلکه برای پیمانکاران، خریداران و حتی کارشناسان فنی که وظیفه نگهداری و تعمیر این ماشین آلات را دارند نیز اهمیت زیادی دارد. در این مقاله جامع، مهم ترین قطعات بیل مکانیکی را بررسی کرده و عملکرد هر یک را با زبانی ساده، اما فنی و دقیق تشریح می کنیم تا دید جامعی از ساختار این دستگاه پیچیده به مخاطب ارائه دهیم.

معرفی و بررسی عملکرد قطعات اصلی بیل مکانیکی

۱. شاسی (Undercarriage)

شاسی یا زیربندی بیل مکانیکی، پایه و ساختار نگهدارنده دستگاه است که سایر اجزا بر آن نصب می شوند. این بخش شامل اجزایی نظیر زنجیرها، رولرهای حامل، اسپراکت (چرخ دنده ها)، رولرهای پایینی، غلطک ها و سیستم تعلیق می باشد. شاسی وظیفه دارد علاوه بر تحمل وزن کل دستگاه، امکان حرکت روان و پایدار آن را در شرایط مختلف زمینی از جمله سنگلاخ، شنی یا گل آلود فراهم کند. طراحی مناسب و نگهداری صحیح از این بخش در عملکرد بلندمدت دستگاه تأثیرگذار است.

۲. کابین اپراتور (Operator Cabin)

کابین اپراتور، فضای کاری راننده بیل مکانیکی است که باید از نظر ایمنی، دید کافی و راحتی در سطح بالایی باشد. طراحی ارگونومیک صندلی، دسته فرمان های هیدرولیکی، سیستم تهویه مطبوع، مانیتورهای کنترلی و سیستم های هشداردهنده، همگی باعث می شوند تا اپراتور بتواند با دقت و تمرکز بالا عملیات را انجام دهد. امروزه بسیاری از کابین ها مجهز به سیستم تعلیق ضد لرزش و امکاناتی چون گرم کن صندلی و عایق صوتی هستند.

۳. بازو و بوم (Boom & Arm)

بوم، بخش اولیه و سنگین تری است که به شاسی متصل می شود و وظیفه آن بالا آوردن بازو است. بازو، امتداد بوم بوده و تا باکت ادامه دارد. این دو با هم قابلیت دسترسی به عمق ها و ارتفاع های مختلف را فراهم می کنند. با استفاده از سیلندرهای هیدرولیکی قوی، بوم و بازو می توانند بارهای سنگین را با دقت بالا جابه جا کنند. تناسب بین طول بازو و بوم در مدل های مختلف بیل مکانیکی، کاربرد آن ها را در حفاری عمقی یا گسترده مشخص می کند.

۴. باکت (Bucket)

باکت یا سطل حفاری، قسمت انتهایی بازو است که وظیفه اصلی برداشت، جابه جایی و تخلیه مصالح را دارد. باکت ها در اندازه ها و شکل های مختلفی ساخته می شوند؛ از جمله باکت های دندانه دار برای خاک های سخت، باکت های بدون دندانه برای خاک های نرم، یا باکت های تخت برای بارگیری مواد سبک. انتخاب صحیح نوع باکت در عملکرد و بازده بیل مکانیکی نقش بسیار مهمی دارد.

۵. موتور دیزلی (Diesel Engine)

موتور قلب تپنده بیل مکانیکی است که انرژی مکانیکی مورد نیاز برای حرکت و عملکرد سایر سیستم ها را تولید می کند. این موتورهای دیزلی به دلیل قدرت بالا، استهلاک پایین و دوام زیاد، گزینه اصلی در ماشین آلات سنگین محسوب می شوند. مصرف سوخت بهینه، توان خروجی بالا، مقاومت در برابر دمای بالا و شرایط سخت کاری از ویژگی های مهم این موتورهاست. نگهداری صحیح موتور، تضمین کننده عمر مفید دستگاه خواهد بود.

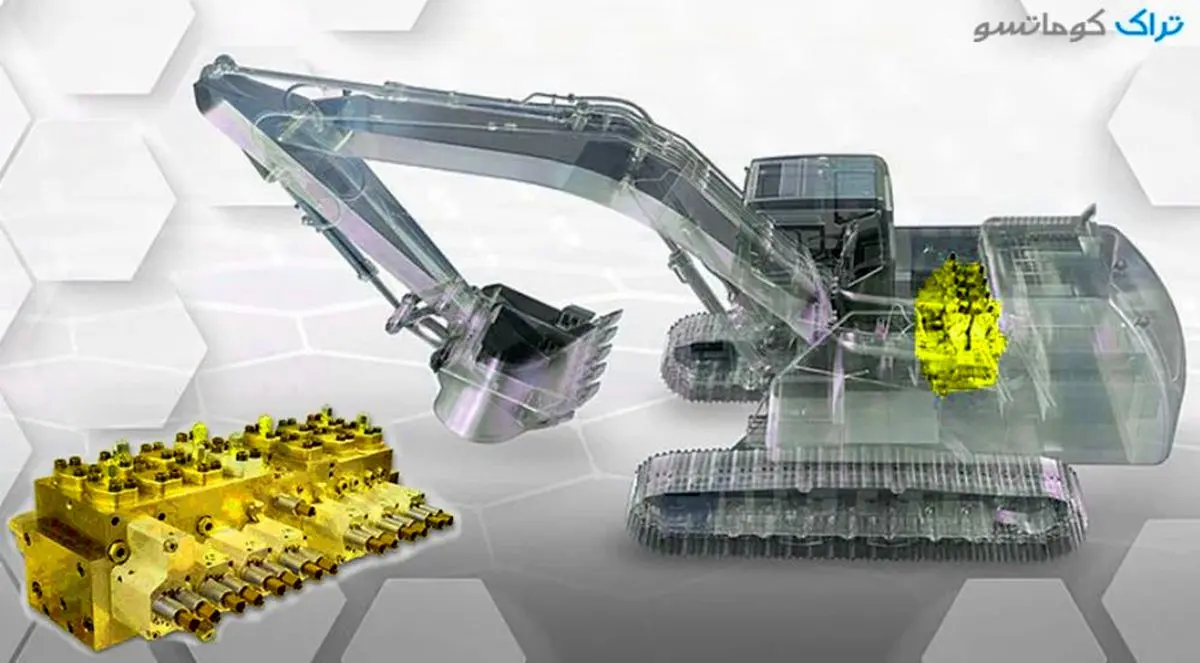

۶. سیستم هیدرولیک (Hydraulic System)

سیستم هیدرولیک مجموعه ای از پمپ ها، لوله ها، شیرهای کنترل، مخازن و سیلندرهایی است که به کمک روغن تحت فشار، قدرت را به اجزای متحرک منتقل می کنند. این سیستم موجب حرکت دقیق بوم، بازو، باکت و چرخش کابین می شود. کنترل دقیق، واکنش سریع و قدرت بالا از مزایای اصلی این سیستم است. فیلتر کردن منظم روغن، تعویض به موقع سیال و بازبینی اجزای حساس از جمله اقدامات حیاتی برای حفظ عملکرد مطلوب سیستم هیدرولیک هستند.

۷. چرخ زنجیری یا چرخ لاستیکی (Track or Wheel)

بسته به نوع بیل مکانیکی و محل استفاده، از سیستم حرکتی چرخ زنجیری یا چرخ لاستیکی استفاده می شود. بیل های زنجیری برای زمین های ناهموار، کوهستانی یا معدنی مناسب ترند زیرا پایداری و کشش بیشتری دارند. در مقابل، بیل های چرخ لاستیکی بیشتر در مناطق شهری یا سطوح آسفالته استفاده می شوند و قابلیت حرکت سریع تر دارند.

۸. سیستم چرخش (Swing System)

سیستم چرخش شامل موتور گردان و گیربکس است که باعث می شود کابین و اجزای جلویی بیل بتوانند تا زاویه ۳۶۰ درجه بچرخند. این امکان در فضاهای محدود و برای انجام عملیات دقیق، مزیت بزرگی است. پایداری در چرخش و عدم لرزش، از شاخصه های یک سیستم چرخش با کیفیت محسوب می شود.

۹. سیلندرهای هیدرولیک (Hydraulic Cylinders)

سیلندرهای هیدرولیک در بیل مکانیکی نیرو را به صورت خطی و دقیق منتقل می کنند. این سیلندرها با کمک روغن هیدرولیک، بخش هایی مانند بوم، بازو و باکت را به حرکت درمی آورند. کیفیت متریال، آب بندی صحیح و تست فشار از فاکتورهای مهم در انتخاب و نگهداری سیلندرها هستند.

۱۰. مبدل حرارتی و رادیاتور (Cooler & Radiator)

کنترل دمای قطعات موتور و سیستم هیدرولیک، وظیفه مبدل حرارتی و رادیاتور است. با جذب و انتقال گرمای تولیدشده در سیستم ها، از بالا رفتن بیش از حد دما جلوگیری می شود. این موضوع نه تنها به کاهش استهلاک کمک می کند بلکه از آسیب های جدی و توقف های ناگهانی نیز پیشگیری می نماید.

۱۱. سیستم برق و الکترونیک

سیستم های الکترونیکی شامل سیم کشی، فیوزها، سنسورها، نمایشگرها، ECU و بردهای کنترلی هستند. این اجزا امکان کنترل هوشمند، عیب یابی سریع، هشداردهی خودکار و نمایش اطلاعات لحظه ای عملکرد دستگاه را فراهم می سازند. بیل های مکانیکی مدرن با بهره گیری از تکنولوژی روز، کارایی بیشتری دارند و اپراتور می تواند با دقت بالاتری دستگاه را کنترل کند.

۱۲. پمپ هیدرولیک (Hydraulic Pump)

پمپ هیدرولیک یکی از مهم ترین قطعات در سیستم هیدرولیک است که انرژی مکانیکی را به فشار هیدرولیک تبدیل می کند. پمپ ها انواع مختلفی دارند از جمله پیستونی، دنده ای و پره ای. عملکرد روان و بی نقص پمپ، تضمین کننده قدرت و دقت کلی عملیات حفاری و جابه جایی خواهد بود. خرابی پمپ می تواند کل عملکرد دستگاه را مختل کند.

راهنمای تهیه قطعات اصلی بیل مکانیکی

اگر در جست وجوی قطعات اصلی بیل مکانیکی هستید، پیشنهاد می کنیم حتماً سری به وب سایت "تراک کوماتسو" بزنید. این فروشگاه با ارائه انواع لوازم یدکی بیل مکانیکی، خدمات فنی تخصصی و گارانتی اصالت کالا، یکی از مطمئن ترین مراجع برای تأمین لوازم یدکی بیل مکانیکی در ایران است. پشتیبانی حرفه ای و مشاوره تخصصی قبل از خرید، از ویژگی هایی است که این فروشگاه را از رقبا متمایز می سازد.

جمع بندی

در این مقاله به بررسی قطعات بیل مکانیکی و عملکرد هر یک از آن ها پرداختیم. آشنایی با ساختار و کارکرد هر قطعه، به کاربران و متخصصان این امکان را می دهد تا از دستگاه خود بهره وری بالاتری کسب کرده، هزینه های تعمیرات را کاهش داده و ایمنی بیشتری در محیط کار فراهم کنند.
