تجهیزات چاه ارت

تجهیزات چاه ارت، کلیه ی لوازم و تجهیزات مورد نیاز برای حفر و ایجاد چاه ارت می باشد . منظور از چاه ارت ، چاه بسیار عمیقی است که در کنار ساختمان های بلند حفر می شود و اضافه ولتاژ برق وارد شده به ساختمان را ببه زمین متصل می کند . امروزه برای حفاظت و ایمنی ساختمان های بلند ، و حفظ و رعایت استاندارد های ساختمان سازی از چاه ارتو سیستم ارتینگ استفاده می کنند . این اقدام باعث جلوگیری از برق گرفتگی و آتش سوزی در ساختمان می شود .

تجهیزات چاه ارت شامل چه مواردی است ؟

 همانطور که گفته شد تجهیزات چاه ارت شامل لوازمی است که برای ایجاد چاه ارت لازم است . این تجهیزات شامل : صفحه مسی ، سیم مسی ، میله ی مسی ، بتونیت ، شینه ارت ، کابلشو و ... می باشند .

صفحه مسی که در داخل چاه و قسمت انتهایی آن به شکل عمودی قرار میگیرد ، توسط دستگاه جوش به سیم مسی متصل می شود . سیم مسی به این دلیل در این قسمت استفاده می شود که رسانای بسیار قوی می بشاد و سرعت انتقال را افزایش می دهد و به این طریق به راحتی ولتاژ اضافه را به زمین منتقل می نماید .

گاهی در مناطقی که کندن زمین و حفر آن کار سختی می باشد ، از میله ی مسی به جای صفحه ی مسی استفاده می گردد . میله ی مسی بسیار محکم است و به خوبی به زمین کوبیده می شود و جایگزین مناسبی برای صفحه ی مسی است .

زمانی که این اتصالات انجام شد و در جای خود درون چاه قرار گرفت ، نوبت به پر کردن چاه می رسد . در اینجا چاه را به وسیله ی بتونیت ، پر می کنند . بتونیت ترکیبی از ذغال و نمک می باشد که ، درون چاه و حفره های مورد نیاز ریخته شده و بدین طریق چاه پر می گردد .

تمامی اتصالات در چاه ارت ، توسط شینه ارت انجام می شود . شینه ارت وظیفه ی هدایت کردن جریان الکتریکی به قسمت های مختلف را برعهده دارد . یکی دیگر از قطعاتی که مربوط به بخش اتصالات چاه ارت می باشد ، کابلشو است . کابلشو ، کابل را به بخش های دیگر چاه متصل می نماید .

جوش هم یکی دیگر از قطعات مربوط به اتصالات است که برای اتصال دادن سیم مسی به صفحه ی مسی مورد استفاده قرار می گیرد .

تمامی این موارد و سایر مواردی که ذکر نشده است از تجهیزات چاه ارت می باشند و توجه داشته باشید هنگام خرید هرکدام استاندارد های لازم را داشته باشند تا بهترین کارکرد را داشته و به خوبی عمل نمایند .

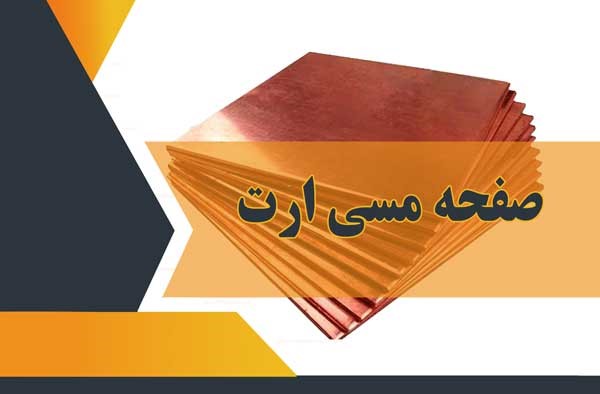

صفحه مسی ارت

همانطور که پیش از این گفته شد ، یکی از تجهیزات چاه ارت صفحه ی مسی می باشد . صفحه مسی وظیفه انتقال جریان الکترونیکی به زمین را دارد . در واقع سم مسی به صفحه ی مسی متصل اسیت و در نهایت این صفحه ی مسی است که وظیفه ی انتقال جریان برق به زمین را دارد . و به این طریق از برق گرفتگی و یا آتش سوزی در ساختمان جلوگیری می نماید .

صفحه های مسی که بدین منظور استفاده می شوند باید دارای خلوص یالایی باشند . هرچقدر که میزان خلوص مس در این صفحات بیشتر باشد ، تاثیر گذار تر و سرعت انتقال بیشتر می باشد . علاوه بر میزان خلوص اندازه صفحات مسی و همچنین ضخانت آن اهمیت دارد . هرچقدر صفحه بزرگتر باشد و ضخامت بیشتری داشته باشد ، انتقال جریان الکتریکی راحت تر ، سریع تر و بهتر خواهد بود .

پس هنگام خرید صفحه مسی حتما باید به این موارد دقت نمایید :

• ابعاد صفحه ی مسی : صفحه ی مسی در ابعاد گوناگون تولید می شود ، و بیشترین کاربرد را صفحات مسی با ابعاد 30 *30 و 40 *40 و 50 *50 دارند . اما همانطور که گفته شد هرچه صفحه ی مسی بزرگتر باشد ، کارآمد تر است . اما اکثرا به دلیل قیمت بالای مس و سنگین شدن هزینه ها از ابعاد کوچکتر استفاده می نمایند .
• ضخامت صفحه ی مسی : پیش از این گفتیم که هرچه ضخامت صفحه ی مسی بیشتر باشد قوی تر و بهتر عمل می کند ، یکی دیگر از دلایلی که بهتر است صفحه ی مسی ضخیم تر باشد این است که باعث می شود استقامت صفحه مسی بیشتر باشد و در واقع قدرت و عمر سیستم ارتینگ را افزایش می دهد .
• جنس صفحه و میزان خلوص آن : جنس صفحه ی مسی همانطور که گفته شد هرچقدر میزان خلوص مس در آن بیشتر باشد بهتر عمل می کند . صفحات مسی که در حال حاضر در بازار وجود دارند به 4 دسته تقسیم می شوند : صفحه تمام مس،  صفحه ی تمام مس ریخته گری ، صفحه ی روکش مس و صفحه ی غیر مسی .

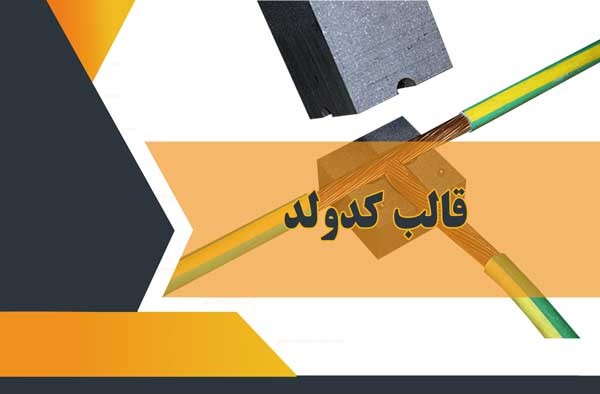

قالب کدولد

قالب کدولد ، وسیله ای است که می توان گفت جزو تجهیزات چاه ارت می باشد ، و به کمک آن صفحه ی  مسی یا میله ی مسی را به ، سیم مسی جوش می زنند . قالب کدولد یک نوع قالب است که از جنس گرافیت کربن ساخته می شود . انواع مختلفی دارد که بسته به کارکرد آن ، مورد استفاده قرار می گیرد .که عبارتند از : قالب کدولد سیم به میله ، قالب کدولد سیم به صفحه ، و قالب کدولد دوراهی سیم به سیم ، سه راهی سیم به سیم ؛ چهار راهی سیم به سیم . که شما می توانید بسته به نیاز خود آن را تهیه نمایید .

جالب است بدانید به قالب کدولد ، بوته ی کدولد یا بوته ی جوش نیز گفته می شود . برای استفاده از قالب کدولد یکی از لوازم مهم و مورد نیاز ، دستگیره ی قالب کدولد می باشد ، که برای نگهداشتن و محکم کردن قالب کدولد در زمان جوش استفاده می گردد .

علاوه بر دستگیره برای استفاده ار قالب و انجام جوش کدولد نیاز به چاشنی انفجار ، پودر جوش ، تفنگ احتراق ، و در نهایت و اتمام کار کیت تمیز کاری داریم . پودر جوش ، همان پودری است که برای جوش استفاده می گردد و. مخلوطی از اکسید مس و پودر آلمینیوم است . که توسط چاشنی انفجار ، گرم می شود . چاشنی انفجار از گوگرد ساخته شده و توسط تفنگ انفجار روشن می شود . در نهایت بعد از انجام جوش ما می توانید قالب کدولد را به وسیله ی کیت تمیزکاری تمیز نمایید .
