ورق استیل در صنعت نفت و گاز؛ آنچه پیش از سفارش باید بدانید

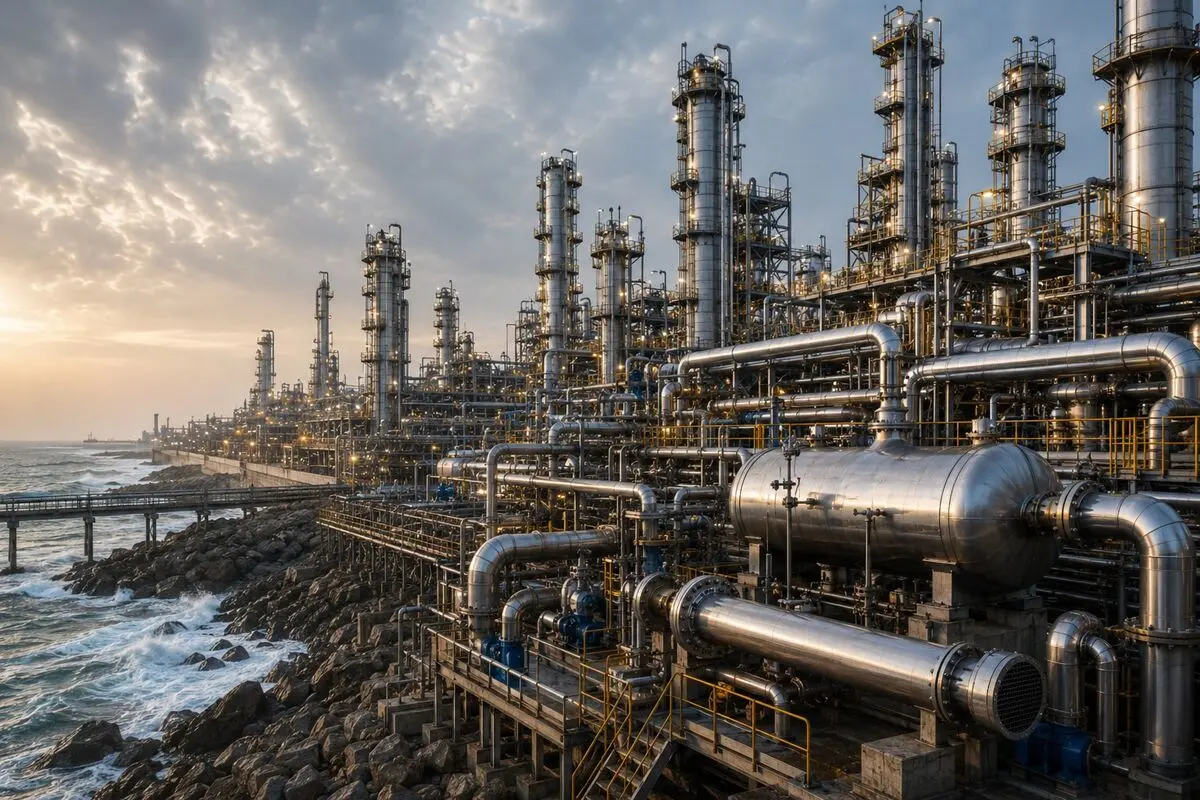

هر واحد فرآورش گازی که در سواحل جنوبی ایران ساخته می‌شود، از روز نخست با دو فشار همزمان روبه‌روست: هوای شور و مرطوب از بیرون، و سیال ترش از داخل. یون کلر موجود در هوای خلیج فارس لایهٔ محافظ روی سطح فلز را نقطه‌به‌نقطه می‌شکند و سولفید هیدروژن از سمت فرآیند به جدارهٔ تجهیزات فشار می‌آورد. انتخاب متریال در چنین شرایطی بیشتر از آنکه یک تصمیم خرید باشد، بخشی از طراحی ایمنی واحد است.

ورق استنلس استیل در این میان جایگاه مشخصی دارد و همان‌طور که هر پیمانکار باتجربه‌ای می‌داند، «استیل» یک خانوادهٔ بزرگ است که اعضایش رفتار کاملاً متفاوتی دارند. اختلاف عملکرد دو گرید که در ظاهر و قیمت فاصلهٔ چندانی ندارند، می‌تواند در عمر مفید تجهیز به چند سال برسد.

کجای یک واحد، ورق مصرف می‌شود؟

تصور رایج این است که مصرف استیل عمدتاً در لوله‌کشی خلاصه می‌شود، در حالی که سهم قابل‌توجهی از آن به شکل ورق وارد پروژه می‌شود:

• تیوب شیت یا صفحهٔ لوله (tube sheet) و پوستهٔ مبدل‌های حرارتی
• بدنهٔ درام‌ها، جداکننده‌ها و مخازن تحت فشار
• سینی و اجزای داخلی برج‌های تقطیر و واحدهای شیرین‌سازی گاز
• لاینینگ و کلدینگ داخلی مخازن کربن‌استیل
• تجهیزات واحدهای آب‌شیرین‌کن، تصفیهٔ پساب و مدارهای آب دریا
• سازه‌ها و پوشش‌های سکوهای فراساحل

در هر کدام از این کاربردها شرایط کاری فرق می‌کند و همین تفاوت است که گرید را تعیین می‌کند. مبدلی که آب خنک‌کننده از آن عبور می‌کند و مخزنی که میعانات گازی را نگه می‌دارد، دو مسئلهٔ جدا هستند.

دو عاملی که تکلیف گرید را روشن می‌کنند

عامل اول کلراید است. گرید 304 در فضاهای صنعتی معمولی عملکرد خوبی دارد، اما در مجاورت آب دریا یا هوای ساحلی دوام نمی‌آورد و در سطح آن حفره‌های ریز و عمیق شکل می‌گیرد. حضور 2 تا 3 درصد مولیبدن در گرید 316L همین نقطه‌ضعف را تا حد زیادی جبران می‌کند و به همین دلیل 316L به گرید پیش‌فرض بسیاری از پروژه‌های جنوب کشور تبدیل شده است. در مدارهایی که مستقیماً با آب دریا کار می‌کنند، مثل سیستم‌های اطفای حریق سکوها، حتی 316L هم کافی نیست و طراحان همیشه سراغ آلیاژهای پرمولیبدن مانند 904L و آلیاژهای مولی6 یا 6Mo می‌روند.

عامل دوم دماست. وقتی دمای کاری از حدود 60 درجهٔ سانتی‌گراد بالاتر برود و کلراید و تنش کششی هم در کنار هم باشند، ترک‌خوردگی تنشی کلریدی سراغ فولادهای آستنیتی می‌آید؛ پدیده‌ای که برخلاف خوردگی حفره‌ای نشانهٔ ظاهری چندانی ندارد و اغلب با نشتی خودش را نشان می‌دهد. فولادهای داپلکس مانند 2205 در برابر این مکانیزم مقاومت به‌مراتب بهتری دارند و در سال‌های اخیر جای خود را در طراحی مخازن و مبدل‌های سرویس سنگین باز کرده‌اند. استحکام تسلیم بالاتر داپلکس مزیت دیگری هم دارد: طراح می‌تواند ضخامت جداره را کم کند و بخشی از اختلاف قیمت را در وزن جبران کند.

سرویس ترش اما داستان جداگانه‌ای دارد. جایی که سولفید هیدروژن در جریان است، انتخاب متریال تابع الزامات NACE MR0175 / ISO 15156 است؛ استانداردی که بر سختی، ساختار متالورژیکی و شرایط عملیات حرارتی محدودیت می‌گذارد. در این موارد صرف اینکه ورق «316» باشد کافی نیست و باید انطباق آن مستند شده باشد.

عددی که خریدار بهتر است بشناسد

در مکاتبات فنی زیاد به شاخص PREN برمی‌خورید. فرمول ساده‌ای دارد:

PREN = %Cr + 3.3×%Mo + 16×%N

بر این اساس، PREN گرید 304 حدود 18، گرید 316L حدود 24 تا 26، داپلکس 2205 نزدیک 35 و سوپرداپلکس‌ها بالای 40 است. هرچه این عدد بزرگ‌تر باشد، مقاومت در برابر خوردگی حفره‌ای بیشتر است.

با این حال PREN یک شاخص مقایسه‌ای است و نباید آن را تضمین عملکرد دانست. دمای کار، pH، سرعت سیال، وجود شکاف زیر واشرها و کیفیت جوش می‌توانند نتیجهٔ نهایی را کاملاً تغییر دهند. ورق 316L با جوش نامناسب و بدون اسیدشویی، زودتر از یک 304 سالم دچار مشکل می‌شود.

برای بخش‌های دما بالا مثل خطوط فلر، اگزوزها و مسیرهای بخار، گرید 321 گزینهٔ متداول است؛ تثبیت با تیتانیوم مانع رسوب کاربید کروم در دماهای بالا می‌شود.

جوش، حلقهٔ ضعیف زنجیره است

بخش قابل‌توجهی از خرابی‌های زودهنگام در تجهیزات استیل، نه در بافت ورق بلکه در محدودهٔ جوش اتفاق می‌افتد. حرارت جوشکاری لایهٔ اکسید کروم موجود در دو طرف درز را از بین می‌برد و رنگ حرارتی آبی و قهوه‌ای که پس از جوش روی سطح می‌ماند، نشانهٔ همان تخریب است. این ناحیه اگر اسیدشویی و پسیو نشود، به نقطهٔ شروع خوردگی تبدیل می‌شود.

استفاده از گریدهای کم‌کربن مثل 304L و 316L بخشی از این مشکل را از ابتدا حذف می‌کند، چون احتمال رسوب کاربید کروم در مرز دانه‌ها کمتر است. کنترل گاز پشت‌بند در جوشکاری لوله و مخزن، جدا نگه داشتن ابزار استیل از ابزار کربن‌استیل، و پرهیز از تماس مستقیم دو فلز بدون واشر عایق هم مواردی هستند که در کارگاه‌های حرفه‌ای جزو رویهٔ ثابت‌اند. خوردگی گالوانیکی در محل اتصال ورق استیل به سازهٔ کربن‌استیل نیز یکی از رایج‌ترین دلایل خرابی در محیط‌های ساحلی است.

کیفیت سطح؛ موضوعی فراتر از ظاهر

سطح ورق در پروژه‌های صنعتی صرفاً بحثی زیبایی‌شناسانه نیست. ورق نورد گرم با سطح No.1 برای مخازن و سازه‌های سنگین متداول است، در حالی که ورق نورد سرد با سطح 2B سطح صاف‌تر و یکنواخت‌تری دارد و در تجهیزات فرآیندی که تمیزکاری دوره‌ای می‌شوند ترجیح داده می‌شود. هرچه زبری سطح کمتر باشد، رسوب و لجن کمتری روی جداره می‌نشیند و احتمال خوردگی شکافی زیر رسوب پایین‌تر می‌آید.

آنچه معمولاً در فاکتور نوشته نمی‌شود

بخش زیادی از مشکلاتی که در مرحلهٔ ساخت بروز می‌کند، ریشهٔ متالورژیکی ندارد و به مستندات برمی‌گردد. گواهی بازرسی EN 10204 نوع 3.1، درج شماره ذوب و امکان ردیابی بار، و انجام تست PMI روی ورق‌های بحرانی، سه موردی هستند که بازرس کارفرما در روز تحویل سراغشان را می‌گیرد. نبود این مدارک گاهی به معنی رد شدن کل محموله است، حتی اگر آنالیز ورق درست باشد.

رواداری ضخامت هم موضوعی است که کمتر به آن توجه می‌شود. استانداردهای ASTM A480 و EN ISO 9445 دامنهٔ مجاز را مشخص کرده‌اند و ورقی که با ضخامت اسمی 5 میلی‌متر خریداری شده اما در عمل 4.4 میلی‌متر است، در محاسبات مخزن تحت فشار مسئله‌ساز می‌شود. اندازه‌گیری ساده با ضخامت‌سنج در زمان تحویل، هزینهٔ بسیار کمتری  نسبت به اصلاح در مرحلهٔ مونتاژ دارد.

حساب و کتاب انتخاب

قیمت هر کیلوگرم 316L چند برابر کربن‌استیل است و این اختلاف در پروژه‌های بزرگ رقم قابل‌توجهی می‌شود. اما مقایسهٔ درست، مقایسهٔ قیمت خرید نیست. تعویض باندل یک مبدل حرارتی در میانهٔ دورهٔ کارکرد، علاوه بر هزینهٔ ساخت، به معنی توقف بخشی از واحد است؛ عددی که معمولاً از تفاوت قیمت اولیه بزرگ‌تر درمی‌آید.

راه میانی، استفاده از ورق کلد است: یک لایهٔ نازک استنلس استیل روی پایهٔ کربن‌استیل، که مقاومت خوردگی سطح در تماس با سیال را تأمین می‌کند بدون آنکه کل ضخامت از آلیاژ گران ساخته شود. در مخازن ذخیره و برخی تجهیزات فرآیندی، این گزینه صرفهٔ اقتصادی روشنی دارد.

تأمین، حلقهٔ آخر زنجیره

انتخاب فنی درست وقتی به نتیجه می‌رسد که همان مشخصات در بازار موجود باشد. در دسترس بودن ضخامت و ابعاد مورد نیاز، همراهی مدارک ذوب با بار، و امکان استعلام سریع قیمت، می‌تواند چند هفته از زمان‌بندی پروژه کم کند. مجموعه‌هایی مانند استیل رخ که نزدیک به دو دهه در واردات و تأمین ورق و مقاطع استنلس استیل فعالیت کرده‌اند، اطلاعات فنی گریدها و قیمت روز ورق استیل را در کنار هم ارائه می‌دهند تا خریدار صنعتی پیش از سفارش، تصویر دقیق‌تری از گزینه‌های پیش رویش داشته باشد.
