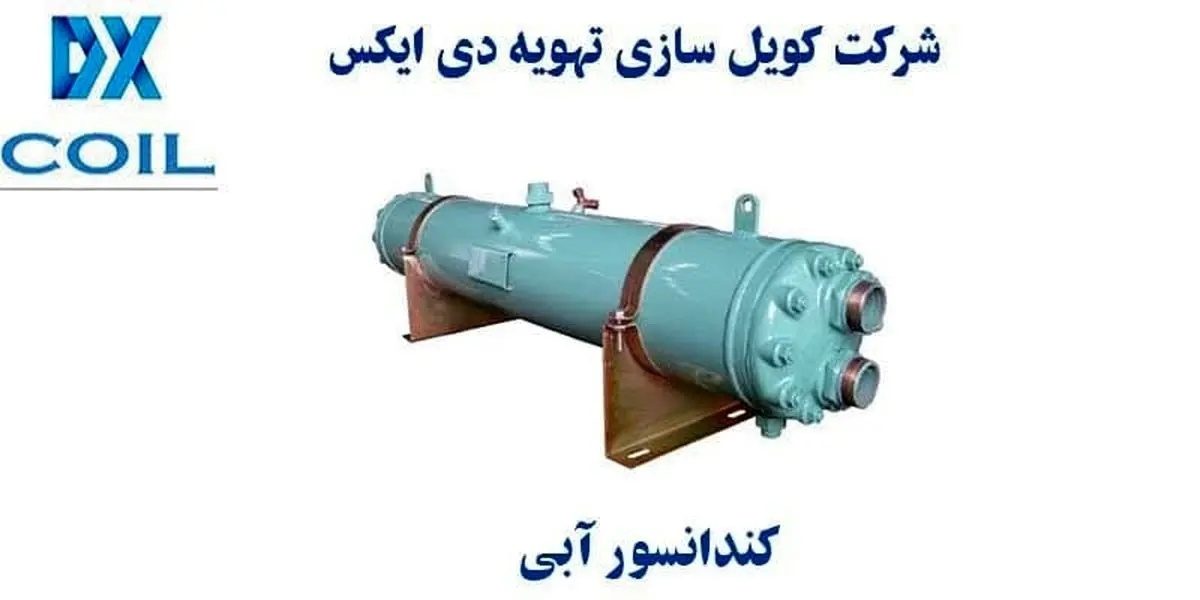

کندانسور آبی
کندانسور آبی جهت تقطیر آب از حالت گاز به مایع استفاده میگردد که کندانسور آب خنک یا آبی بیشترین کاربرد را در صنایع صنعتی برای کاهش دمای سیال دارد. این نوع چگالنده جزء اجزای اصلی تجهیزات تهویه مطبوع و سرمایشی میباشد بنحویکه از طریق انتقال حرارت آبسرد با مبرد مکانیزم خنک کاری صورت میگیرد. سپس فاز از حالت گازی به مایع تغییر شکل پیدا میکند و آنرا اصطلاحا کندانس شدن میگویند. داخل کندانسور آبی عمل چگالش مبرد بیرون لولههای مبدل یعنی درون پوسته انجام میگردد تا سیال سرد کننده در لوله جریان یابد. توجه شود راندمان کندانسور آبی بالاتر چگالنده هوایی است همچنین فشار کاری مبرد آن پایین تر میباشد.
دقت گردد برای انتخاب کندانسور آب خنک داشتن اطلاعاتی دقیق راجع به توان کل، درجه حرارت (اواپراتور، تقطیر، ورودی سیال)، دمای خروجی یا دبی آب برحسب لیتر بر ثانیه، ضریب رسوب ضروری می باشد. انواع کندانسور آبی تولید شده توسط شرکت کویل سازی تهویه دی ایکس مهر دارای کیفیتی بسیار بالا همینطور عملکرد مطلوب است.
شناخت انواع کندانسور آبی
کندانسور آب خنک براساس طراحی و تن تبرید دارای انواع متفاوتی میباشد. انواع چگالنده آبی در میزان راندمان خنک کاری با یکدیگر تفاوتهایی دارند. شرکت تهویه دی ایکس انواع کندانسور آبی را طی دو روش 2 پاس ، 4 پاس با ظرفیتهای 10 تا 500 تن تبرید بنابر مقدار ظرفیت و دلتاتی تولید میکند. در طراحی چگالندههای آبی پاس به معنای تعداد دفعات رفت و برگشت سیال داخل تیوب باندل است. پاس جهت کاهش یا افزایش عملکرد دستگاه نقش اساسی دارد. انواع کندانسور آب خنک شامل مدلهای زیر میشود :
- کندانسور آبی پوسته لوله ای : ساختار آن بگونهای طراحی شده که دستهای از لولههای مارپیچ داخل یک پوسته بزرگ جای میگیرند. مدل پوسته لوله ای دارای یک پوسته فولادی بدون درز جهت تحمل فشار زیاد مبرد ورودی به چگالنده، همچنین لولههای مسی فین دار که درونش آب بین کندانسور و کولینگ تاور جریان داشته میباشد. مدل پوسته لولهای مزایایی نظیر طول عمر بالا، قیمت خرید مناسب داراست، ولیکن نسبت به انواع دیگر ابعاد سازنده بزرگتری دارد.
- چگالنده آب خنک صفحه ای : تبادل گرما درون یک دستگاه کندانسور آبی صفحه ای داخل صفحات راه راه میان مبرد سوپر هیت و آب بر گردش صورت میگیرد. بآبیکی درمیان صفحات دارای سیال گرم و سرد هستند که بوسیله صفحه انتقال گرما شکل میگیرد. آب بندی بین صفحات توسط جوش لیزری یا واشر انجام میگردد. بخار در کانال جوش خورده سپس سیال خنک کننده توسط کانال واشر عبور میکند.
- کندانسور آبی مارپیچی : یک کویل مسی حلزونی یا مارپیچی درون پوسته استوانهای جای میگیرد. داخل کویل مارپیچ سیال داغ گازی شکل و اطراف مبدل (پوسته) آب جریان دارد. کندانسور آب خنک مارپیچی بسیار شبیه به نوع پوسته لولهای میباشد ولیکن برای ظرفیتهای پایین کاربرد دارد.
چگالنده آبی دو لوله ای : دو لوله با قطرهای مختلف درون یکدیگر بطور هم مرکز طراحی شده اند. در لوله داخلی که قطر کمتری داشته سیال خنک شونده و درون لوله خارجی با قطر بیشتر سیال خنک کننده جریان دارد. مدل دو لوله ای دارای ساختاری ساده همچنین ظرفیت انتقال گرمای پایین میباشد.
شناخت قطعات سازنده انواع کندانسور آبی
یک دستگاه کندانسور آب خنک از قطعات اصلی همانند پوسته، دسته لولهها (تیوب یا کویل)، بافلها، تیوب شیت و... ساخته میشود:
- لوله مسی تیوب باندل : لولههای مسی فین دار یا شیار دار با فواصل کاملا استاندارد، داخل و روی پوسته کویل قرار دارند. تراکم فین برای چگالنده آبی بین 20 الی 28 فین در اینچ است که سبب کاهش یا افزایش راندمان خواهد شد. همچنین ضخامت لولههای مسی نیز بین 0.9 تا 1.4 میلی متر محاسبه میشود.
- بافل (اسپیسر) : نوعی نگهدارنده یا همان فاصله پر کن است که جهت بالا بردن استحکام مقاومت کویل، لولههای مسی از میان بافل عبور میکنند. بافلها دارای سه نقش اساسی مهار تیوب، حفظ فاصله بین تیوبها، جهت دادن به سیال جاری اطراف تیوبها همینطور هدایت آن در مسیری دلخواه برای ایجاد جریان هستند.
- شل اند تیوب : پوسته خارجی یک یا دو ورود گاز و یک خروج مایع مبرد داراست. همچنین فقط یک لوله ورود و خروج آب داشته که سیال بنحو رفت برگشتی در تیوب باندل حرکت دارد.
مشخصات فنی کندانسور آبی ساخت شرکت تهویه DX
- بکارگیری ماشین آلات CNC جهت تولید تیوب شیت و درپوش برای بهتر شدن تلرانسهای ساخت همینطور بالا بردن دقت طراحی
- بکار بردن لوله مسی فین دار به منظور افزایش ضریب تبادل گرما
- اتصالات ورود خروج مبرد مدل جوشی، فلنچی، روتالاک
- تست ازت با فشار PSI 400
- تعبیه شیار درون سوراخهای تیوب شیت جهت جلوگیری از نشت محل اکسپندر
قیمت خرید انواع کندانسور آبی
قیمت خرید کندانسور آبی بنابر نوع، شرکت سازنده، مواد اولیه مصرف شده متفاوت است. دیگر پارامترهای تاثیر گذار در قیمت خرید یک دستگاه چگالنده آب خنک مواردی نظیر قطر طول پوسته، ضخامت، قطر، طول، تراکم فین تیوبها میباشد. شرکت تهویه دی ایکس مهر علاوه بر قیمت خرید مناسب کلیه تجهیزات خود را همانند انواع کندانسور آبی با 12 ماه ضمانت نامه کتبی ارائه میدهد.
