کاهش شوک راه‌اندازی در موتورهای سه‌فاز با روش ستاره-مثلث

یکی از چالش‌های اساسی در استفاده از الکتروموتورهای سه فاز، نحوه راه‌اندازی آن‌هاست. راه‌اندازی مستقیم الکتروموتورهای سه‌فاز، به‌ویژه آن‌هایی که توان بالایی دارند، می‌تواند جریان هجومی (راه اندازی) بسیار عظیمی را از شبکه برق بکشد. این جریان هجومی بالا، تبعات زیادی برای شبکه، موتور و سایر تجهیزات متصل به آن به همراه دارد. در این میان، روش راه‌اندازی ستاره-مثلث به عنوان یکی از متداول‌ترین، مقرون‌به‌صرفه‌ترین و کارآمدترین راه‌حل‌ها برای مدیریت این چالش در الکتروموتورهای سه‌فاز شناخته می‌شود.

معایب راه‌اندازی الکتروموتور با روش مستقیم

هنگامی که یک الکتروموتور سه‌فاز مستقیما به شبکه برق وصل می‌شود، در لحظه استارت، سرعت چرخش روتور صفر است. در این حالت، مقاومت الکتریکی سیم‌پیچ‌های استاتور در برابر جریان برق بسیار پایین بوده و موتور، جریانی به مراتب بیشتر از جریان نامی خود (که معمولا بین 5 تا 8 برابر جریان نامی است) از شبکه می‌کشد. این جریان هجومی یا جریان راه اندازی بالا می‌تواند منجر به موارد زیر شود:

• فشار و تنش بر شبکه توزیع برق: افت ولتاژ ناگهانی در شبکه رخ داده و این افت می‌تواند بر عملکرد صحیح سایر دستگاه‌های برقی حساس که به همان شبکه متصل هستند، تأثیر منفی بگذارد.
• آسیب به الکتروموتور: جریان هجومی بالا، تنش‌های الکتریکی و مغناطیسی شدیدی را به سیم‌پیچ‌ها و سایر اجزای داخلی موتور وارد می‌کند. این تنش‌ها در صورت تکرار، می‌توانند به مرور زمان باعث فرسودگی زودرس، داغ شدن بیش از حد و کاهش عمر مفید موتور شوند.
• عملکرد سیستم‌های حفاظتی: جریان بسیار بالا ممکن است باعث فعال شدن ناخواسته فیوزها، کلیدهای مینیاتوری یا رله‌های اضافه جریان شود و فرآیند راه‌اندازی را مختل کند.

روش راه‌اندازی ستاره-مثلث

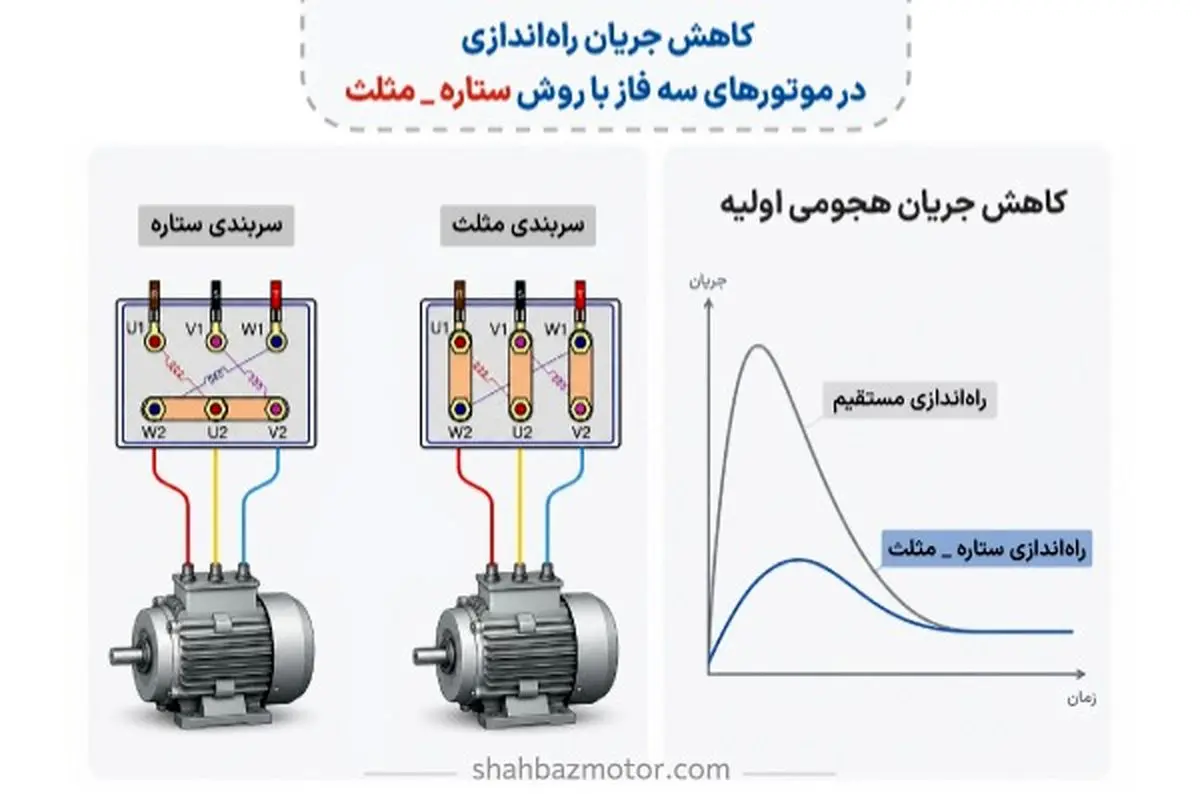

روش ستاره-مثلث (Star-Delta) یا Y-Δ یک تکنیک راه‌اندازی کاهنده ولتاژ است که به طور خاص برای الکتروموتورهای سه‌فاز طراحی شده و هدف اصلی آن، کاهش چشمگیر جریان هجومی اولیه است. این روش به صورت دو مرحله‌ای عمل می‌کند و نیازمند موتوری با قابلیت اتصال سیم‌بندی به دو حالت ستاره و مثلث است:

مرحله اول اتصال ستاره (Star)

در لحظه استارت، سیم‌پیچ‌های استاتور موتور به صورت ستاره به هم متصل می‌شوند. در این پیکربندی، ولتاژ اعمال شده به هر یک از سه سیم‌پیچ موتور، به میزان تقریبا 58 درصد ولتاژ خط کاهش می‌یابد. این کاهش ولتاژ منجر به کاهش جریان هجومی موتور به حدود یک سوم جریان در روش راه‌اندازی مستقیم می‌شود. موتور در این مرحله با گشتاور راه‌اندازی کمتری شروع به چرخش می‌کند.

مرحله دوم اتصال مثلث (Delta)

پس از آنکه موتور به سرعت قابل قبولی رسید (معمولا حدود 75 تا 85 درصد سرعت نامی خود) و جریان آن به نزدیکی مقدار نامی کاهش یافت، اتصالات موتور به صورت خودکار یا دستی از حالت ستاره به مثلث تغییر داده می‌شوند. در حالت مثلث، هر سیم‌پیچ ولتاژ کامل خط را دریافت کرده و موتور با توان، گشتاور و راندمان نامی خود به کار ادامه می‌دهد.

این تغییر وضعیت معمولا توسط یک مدار فرمان متشکل از تایمر و مجموعه‌ای از کنتاکتورها (کلیدهای الکترومغناطیسی) به صورت خودکار و در زمان‌بندی دقیقی انجام می‌شود.

مزایای کلیدی راه‌اندازی ستاره-مثلث برای موتورهای سه‌فاز

مهم‌ترین مزایای راه اندازی الکتروموتور سه فاز با روش ستاره - مثلث عبارت‌‌اند از:

• کاهش قابل توجه جریان هجومی: اصلی‌ترین مزیت این روش، کاهش جریان اولیه راه‌اندازی است که از بروز مشکلات ناشی از افت ولتاژ و تنش بر شبکه و موتور جلوگیری می‌کند.
• کاهش تنش‌های مکانیکی و الکتریکی: راه‌اندازی نرم‌تر و تدریجی، استهلاک قطعات مکانیکی موتور (مانند یاتاقان‌ها و کوپلینگ‌ها) و همچنین تنش‌های وارده بر شافت و اتصالات را کاهش می‌دهد.
• هزینه نسبتا پایین تجهیزات: در مقایسه با روش راه اندازی نرم (Soft Starter) یا درایوهای فرکانس متغیر (VFD)، هزینه خرید و نصب کنتاکتورها و تایمر مورد نیاز برای راه‌اندازی ستاره-مثلث معمولا اقتصادی‌تر است.
• سادگی نسبی در پیاده‌سازی: با داشتن دانش فنی لازم در زمینه مدارهای فرمان و قدرت موتورهای سه‌فاز، پیاده‌سازی این روش پیچیدگی زیادی ندارد.

چه زمانی راه‌اندازی ستاره-مثلث برای موتور سه‌فاز مناسب است؟

این روش به طور ایده‌آل برای راه‌اندازی الکتروموتورهای سه‌فاز که شرایط زیر را دارند، توصیه می‌شود:

• موتورهایی با توان متوسط تا بالا: معمولا برای موتورهایی با توان بالاتر از 5.5 کیلووات (7.5 اسب بخار) به بالا، استفاده از این روش توجیه‌پذیر و گاه ضروری است.
• بارهای با گشتاور راه‌اندازی کم تا متوسط: موتورهایی که در لحظه استارت، بار زیادی روی شافت آن‌ها نیست (مانند پمپ‌های سانتریفیوژ یا فن‌ها). اگر بار اولیه سنگین باشد، موتور ممکن است نتواند با گشتاور کم حالت ستاره به سرعت کافی برای تغییر وضعیت به مثلث برسد.

آیا روش راه‌اندازی ستاره-مثلث برای همه موتورهای سه‌فاز ممکن است؟

خیر، همه الکتروموتورهای سه‌فاز قابلیت راه‌اندازی ستاره-مثلث را ندارند. این روش نیازمند آن است که سیم‌بندی داخلی موتور به گونه‌ای باشد که بتوان اتصالات آن را هم به صورت ستاره و هم به صورت مثلث تغییر داد.

علاوه بر آن در مشخصات فنی موتور که روی پلاک آن درج شده است، باید ذکر شده باشد که قابلیت کار با دو ولتاژ مختلف را دارد که یکی مربوط به اتصال مثلث و دیگری مربوط به اتصال ستاره است (مثلا ولتاژهای 220/380 ولت یا 380/660 ولت). اگر موتوری فقط برای یک نوع اتصال (مثلا فقط مثلث با ولتاژ 380 ولت) طراحی شده باشد، نمی‌توان آن را با روش ستاره-مثلث راه‌اندازی کرد.

انتخاب مناسب‌ترین روش برای راه اندازی الکتروموتور سه فاز

انتخاب بهترین روش راه‌اندازی برای الکتروموتور سه‌فاز، کلید جلوگیری از اتلاف انرژی، کاهش هزینه‌های نگهداری و افزایش طول عمر مفید موتور است. روش‌هایی چون راه‌اندازی مستقیم، ستاره-مثلث، راه‌اندازی نرم و درایوهای فرکانس متغیر (VFD) هر کدام مزایا و کاربردهای خاص خود را دارند که انتخاب صحیح آن‌ها به عواملی چون توان موتور، نوع بار، محدودیت‌های شبکه برق و نیاز به کنترل دقیق بستگی دارد.

برای این‌که بهترین و اقتصادی‌ترین روش راه‌اندازی را متناسب با نیازهای منحصر به فرد الکتروموتور و کاربرد خود انتخاب ‌کنید، مشورت با کارشناسان متخصص ضروری است. شهباز موتور با ارائه مشاوره فنی تخصصی و معرفی طیف وسیعی از الکتروموتورهای سه‌فاز و تجهیزات کنترلی، شما را در یافتن بهینه‌ترین راهکار راه‌اندازی راهنمایی می‌کند.

نتیجه‌گیری

راه‌اندازی ستاره-مثلث، یک روش کارآمد و اقتصادی برای کاهش جریان هجومی اولیه و راه‌اندازی نرم الکتروموتورهای سه‌فاز است، به شرطی که موتور و شرایط بار برای این روش مناسب باشند. با این حال، در کاربردهای مدرن‌تر و برای موتورهایی با توان بسیار بالا یا بارهای خاص، ممکن است استفاده از روش راه اندازی نرم (Soft Starters) یا درایوهای فرکانس متغیر (VFD) که قابلیت‌های کنترلی پیشرفته‌تری ارائه می‌دهند، انتخاب بهتری باشد. درک صحیح اصول فنی و مشورت با کارشناسان مجرب، کلید دستیابی به عملکرد بهینه، افزایش طول عمر تجهیزات و کاهش هزینه‌های عملیاتی در صنعت است.
