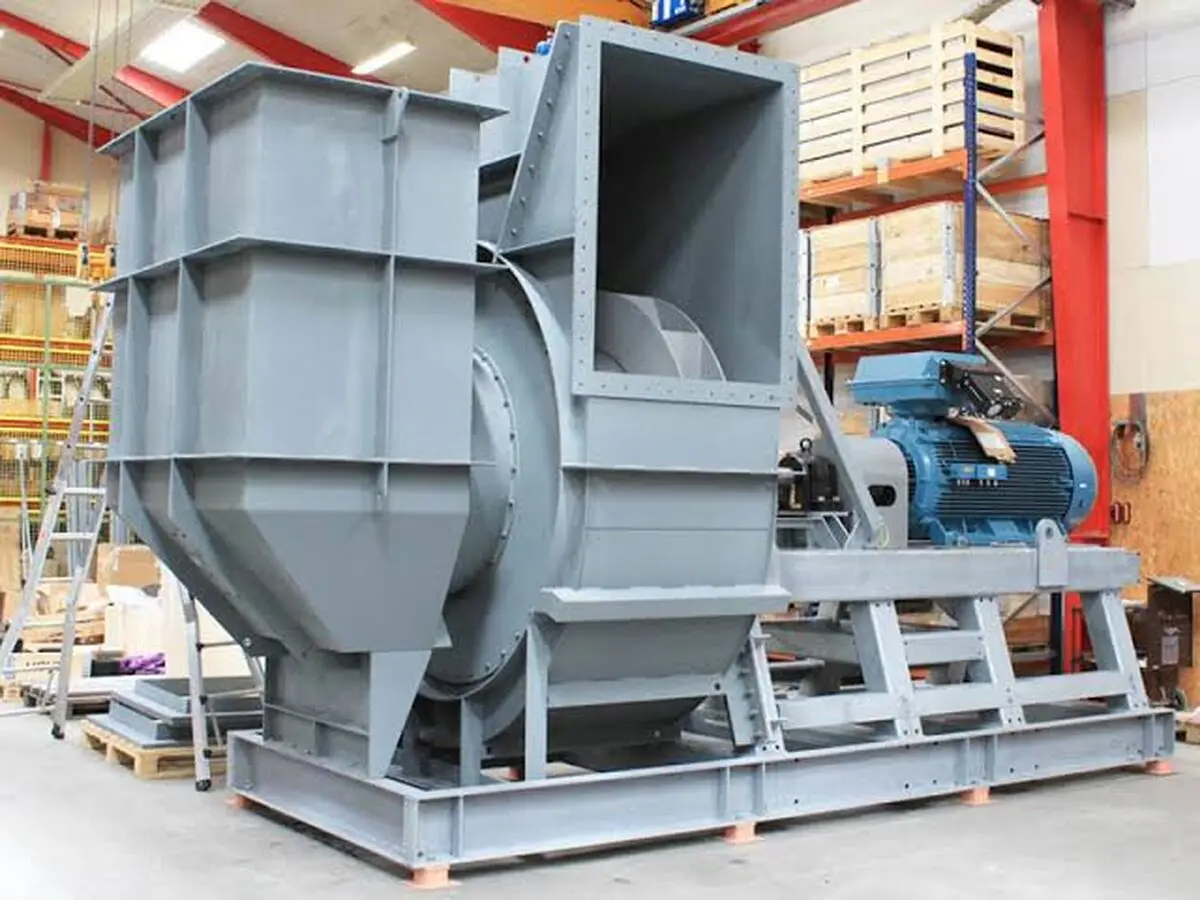

آشنایی با اجزای اصلی فن سانتریفیوژ و نقش هر کدام در راندمان دستگاه
عملکرد مطلوب فن سانتریفیوژ، نتیجه هماهنگی میان طراحی آیرودینامیکی، انتقال قدرت و شرایط نصب است. موتور قدرتمند بهتنهایی نمیتواند ضعف طراحی پروانه، تنظیم نادرست ورودی یا اصطکاک اجزای مکانیکی را جبران کند.
شناخت اجزای اصلی این دستگاه کمک میکند هنگام خرید، بهرهبرداری و نگهداری، معیارهای دقیقتری داشته باشید. با ما در این مقاله از یکجا کالا که جزو معتبرین مجموعه های فروش فن و هواکش است همراه باشید تا نقش هر بخش را در هوادهی، مصرف انرژی و پایداری عملکرد بررسی کنیم.
فن سانتریفیوژ چگونه کار میکند؟
در فن سانتریفیوژ، هوا وارد ناحیه مرکزی پروانه میشود و با دریافت انرژی از پرههای چرخان، به سمت پیرامون حرکت میکند. در مدلهای حلزونی، محفظه جریان را جمعآوری و به خروجی هدایت میکند.
راندمان آیرودینامیکی فن بیانگر نسبت توان مفید منتقلشده به هوا به توان مکانیکی دریافتی است. برای ارزیابی بازده کل مجموعه، تلفات موتور و سیستم انتقال قدرت نیز باید در نظر گرفته شود. بنابراین هوادهی بیشتر، بدون توجه به فشار و توان مصرفی، الزاماً به معنای راندمان بالاتر نیست.
۱. پروانه؛ بخش اصلی انتقال انرژی به هوا
پروانه یا ایمپلر، مهمترین جزء متحرک فن سانتریفیوژ است. شکل، زاویه، تعداد و ابعاد پرهها بر منحنی فشار، دبی، توان موردنیاز و صدای دستگاه اثر میگذارند.
پروانهها در طرحهای مختلفی مانند خمیده به جلو، متمایل یا خمیده به عقب، ایرفویل و شعاعی ساخته میشوند. انتخاب میان آنها باید متناسب با نقطه کار و ویژگیهای هوای عبوری باشد. برای نمونه، بعضی طرحهای شعاعی برای جریانهای دارای ذرات و انتقال مواد کاربرد دارند.
تمیزی و سلامت پروانه نیز اهمیت دارد. رسوب روی پرهها میتواند شکل مؤثر مسیر جریان را تغییر دهد و موجب افت عملکرد شود. تجمع نامتقارن آلودگی نیز ممکن است تعادل مجموعه چرخان را برهم بزند. به همین دلیل، کیفیت ساخت باید با بازرسی و نظافت متناسب با کاربرد همراه باشد.
۲. محفظه؛ هدایت جریان و مدیریت فشار
در مدلهای دارای پوسته حلزونی، محفظه هوای خروجی از پیرامون پروانه را جمعآوری میکند و به سمت دهانه خروج میبرد. طراحی مناسب این بخش در هدایت جریان و تبدیل بخشی از انرژی سرعتی به فشار استاتیک نقش دارد.
هندسه نامناسب، تغییر شکل بدنه یا نشتی میتواند عملکرد موردانتظار را مختل کند. فاصله و شکل ناحیه نزدیک زبانه حلزونی نیز بر رفتار جریان و صدا اثر دارد.
البته تمام فنهای سانتریفیوژ پوسته حلزونی مستقل ندارند. در فنهای پلنوم، محفظه سیستم بخشی از نقش جمعآوری و توزیع هوا را بر عهده میگیرد؛ بنابراین کیفیت طراحی فضای پیرامون پروانه نیز مهم است.
۳. دهانه و مخروط ورودی؛ ورود یکنواخت هوا
مخروط ورودی کمک میکند هوا با تغییر مسیر ملایمتری به پروانه برسد. کیفیت جریان ورودی بر عملکرد فن اثر مستقیم دارد؛ ورود نامنظم هوا میتواند تلفات ایجاد کند.
فاصله و میزان همپوشانی مخروط ورودی با پروانه باید مطابق دستورالعمل سازنده تنظیم شود. فاصله نامناسب ممکن است هوادهی، فشار و توان موردنیاز را تغییر دهد یا خطر تماس قطعات را افزایش دهد.
بنابراین پس از تعمیر یا جابهجایی پروانه، تنظیم این بخش نباید صرفاً چشمی انجام شود.
۴. الکتروموتور؛ تأمین توان مکانیکی
موتور، انرژی الکتریکی را به توان مکانیکی لازم برای چرخش پروانه تبدیل میکند. انتخاب آن باید براساس نیاز فن، محدوده کارکرد و شرایط محیطی انجام شود.
راندمان موتور بر مصرف برق کل مجموعه اثر میگذارد، اما موتور پربازده بهتنهایی تضمینکننده بازده بالای سیستم نیست. فن نیز باید در نقطه کار مناسبی قرار داشته باشد.
سرعت دوران و جهت چرخش اهمیت ویژهای دارند. چرخش معکوس ممکن است همچنان مقداری جریان ایجاد کند، اما عملکرد صحیح دستگاه را تأمین نمیکند. تغییر دور نیز باید با رعایت محدودیتهای مکانیکی پروانه و ظرفیت موتور انجام شود.
۵. شفت؛ انتقال گشتاور و حفظ موقعیت پروانه
شفت، گشتاور را به پروانه منتقل میکند و بخشی از مجموعه دوار است. در بعضی مدلهای اتصال مستقیم، پروانه روی محور موتور نصب میشود؛ در آرایشهای دیگر، محور مستقل وجود دارد.
قطر، جنس و ابعاد شفت باید با بار، سرعت و شرایط کاری هماهنگ باشند. تابداشتن یا ناهمراستایی محور میتواند لرزش و بار اضافی ایجاد کند. نقش شفت سالم، فراهمکردن انتقال قدرت پایدار و حفظ موقعیت صحیح اجزای چرخان است.
فن سانتریفیوژ از پرکاربردترین انواع فنهای صنعتی است که با استفاده از نیروی گریز از مرکز، هوا یا گاز را با فشار بالا جابهجا میکند. این فن از یک پروانه دوار تشکیل شده که هوا را از طریق ورودی مکیده و سپس آن را با سرعت زیاد از خروجی به بیرون هدایت میکند. فنهای سانتریفیوژ به دلیل عملکرد پایدار، بازدهی بالا و توانایی جابهجایی حجم زیاد هوا در سیستمهای تهویه، فیلتراسیون و خنکسازی صنایع مختلف مورد استفاده قرار میگیرند.
۶. یاتاقانها و بلبرینگها؛ پشتیبانی با اصطکاک کنترلشده
یاتاقانها محور را پشتیبانی میکنند و امکان چرخش آن را فراهم میسازند. انتخاب صحیح، نصب دقیق و روانکاری مطابق دستورالعمل سازنده، برای دوام این بخش ضروری است.
روانکاری نامناسب یا ناهمراستایی میتواند دما، اصطکاک و استهلاک را افزایش دهد. مقدار گریس بیشتر الزاماً بهتر نیست؛ برخی یاتاقانها نیز آببندیشده هستند و برنامه سرویس متفاوتی دارند.
پایش تغییرات دما، صدا و لرزش به شناسایی زودهنگام مشکلات کمک میکند.
۷. تسمه، پولی یا کوپلینگ؛ ارتباط موتور و پروانه
نوع انتقال قدرت به آرایش دستگاه بستگی دارد. در اتصال مستقیم، تسمه وجود ندارد؛ در مدلهای تسمهای، پولی و تسمه توان را منتقل میکنند.
کشش ناکافی تسمه میتواند موجب لغزش شود و کشش بیشازحد، بار یاتاقانها را افزایش دهد. همراستایی پولیها نیز برای عملکرد مناسب ضروری است.
در مجموعههای کوپلینگی، هممحوری اهمیت دارد. این اجزا فشار هوا تولید نمیکنند، اما تلفات و وضعیت آنها بر مصرف انرژی و قابلیت اطمینان دستگاه اثر میگذارد.
۸ شاسی و اتصالات؛ پایداری نصب.
شاسی، تکیهگاه اجزای دستگاه است. نصب نامناسب، شلشدن اتصالات یا اعمال بار کانال به بدنه میتواند موقعیت قطعات و رفتار ارتعاشی را تغییر دهد.
لرزهگیر و اتصال انعطافپذیر، در صورت انتخاب و نصب صحیح، به محدودکردن انتقال ارتعاش کمک میکنند؛ اما جایگزین رفع نابالانسی یا عیب مکانیکی نیستند.
نتیجهگیری
راندمان فن سانتریفیوژ به هماهنگی پروانه، محفظه، ورودی، موتور و اجزای انتقال قدرت وابسته است. کیفیت نصب و نگهداری نیز تعیین میکند این ظرفیت در عمل حفظ شود. در این راهنمای یکجا کالا، معیار اصلی ارزیابی دستگاه، عملکرد مجموعه در شرایط واقعی است؛ بنابراین هنگام انتخاب، علاوه بر توان موتور، منحنی عملکرد، مشخصات ساخت و الزامات سرویس را بررسی کنید.
سؤالات متداول
- کدام قطعه بیشترین نقش را در هوادهی دارد؟
پروانه نقش اصلی را در انتقال انرژی به هوا دارد، اما عملکرد آن به محفظه، ورودی، سرعت دوران و مقاومت سیستم وابسته است.
- آیا موتور قویتر راندمان را افزایش میدهد؟
لزوماً خیر. موتور باید با نیاز فن هماهنگ باشد؛ افزایش توان نامی بهتنهایی مشکل طراحی یا نصب را برطرف نمیکند.
- آیا تمام فنهای سانتریفیوژ تسمه دارند؟
خیر. آرایش انتقال قدرت میتواند مستقیم، تسمهای یا کوپلینگی باشد.
- آیا لرزش همیشه نشانه خرابی بلبرینگ است؟
خیر. نابالانسی پروانه، ناهمراستایی، شلشدن اتصالات و تماس قطعات نیز از علتهای احتمالی هستند و باید بررسی شوند.
